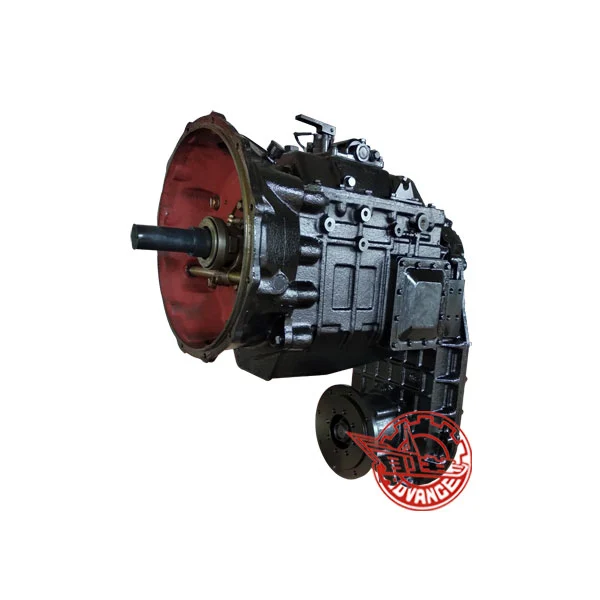

Kotak gear penghantaran BJ16 untuk roller jalan adalah transmisi pelbagai gear mekanikal, yang mengamalkan peralihan garpu synchronizer.
Data utama
Kuasa input maksimum:120kW;
Kelajuan input maksimum:2200 rpm;
Gear:3 gear ke hadapan dan 2 gear terbalik;
Mod peralihan:Peralihan garpu synchronizer;
Jenis Input:Secara langsung dihubungkan dengan klac utama;
Jenis Output:Bebibir, output tunggal.
Aplikasi
Kotak gear BJ16 digunakan secara meluas dalam penggelek jalan raya tunggal mekanikal 20 tan.
Kotak gear BZ18A adalah kotak gear pengurangan dengan jenis transmisi satu peringkat selari selari penghantaran meshing luaran dan transmisi gear serong satu peringkat.
Data utama
Kelajuan input yang dinilai:2200 rpm;
Tork output undian:5000 N · m;
Tork output maksimum:8000 n · m;
Borang Input:Aci spline luaran;
Borang Output:Aci spline luaran.
Aplikasi
Kotak gear BZ18A digunakan secara meluas untuk peranti kerja mesin penggilingan jalan 1m.

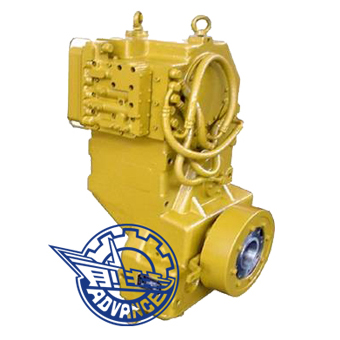

YD133 PowerShift Transmission adalah penghantaran pelbagai kelajuan countershaft, dikawal elektrik-hidraulik. Kelajuan adalah 3 ke hadapan 3 terbalik melalui pemegang peralihan yang sepadan.
Data utama
Kuasa input maksimum:130kw
Kelajuan input maksimum:2600R/min
Tork input maksimum:1000n. m
Kelajuan:3 ke hadapan 3 terbalik
Kaedah peralihan:Kawalan Elektrik -Hydraulic
Jenis Input:bebibir
Jenis Output:Flange, output berganda
Aplikasi
Penghantaran PowerShift YD133 digunakan secara meluas dalam roller roll keluli tunggal.

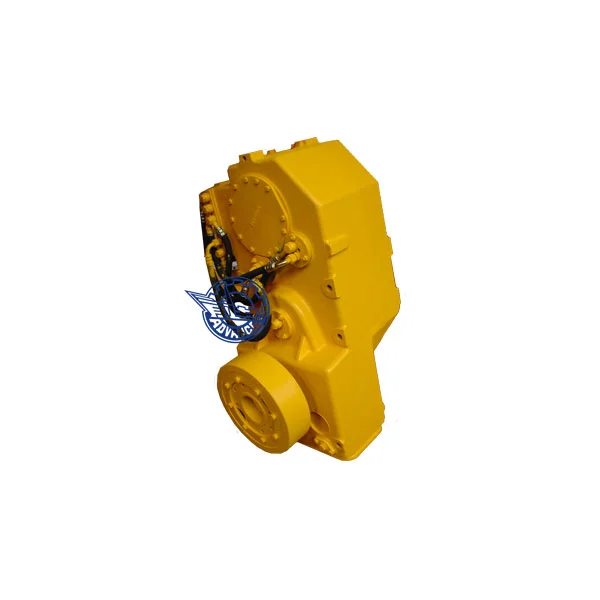

Y L 1 3 / Y L 2 0 Transmisi hidraulik adalah penghantaran hidraulik pelbagai kelajuan countershaft, terdiri daripada penukar tork dan kotak gear shift kuasa, dikawal elektrik hidraulik dan 2 ke hadapan dan 2 terbalik.
Data utama
Kuasa enjin maksimum:
| YL13 | YL20 |
| 135kw | 194kw |
Kelajuan enjin maksimum:2200R/min
Kelajuan:2 ke hadapan 2 terbalik
Kaedah peralihan:Kawalan Hidraulik Elektrik
Jenis Input:Penukar tork mungkin disambungkan secara langsung ke sarung SAE2# Flywheel, atau disambungkan melalui flange atau sendi sejagat.
Jenis Output:bebibir, output tunggal
Aplikasi
Penghantaran hidraulik YL13 digunakan secara meluas dalam roller beroda getah 24T-28T, dan penghantaran hidraulik YL20 dalam roller roda getah 36T-40T.
| Kotak gear untuk roller jalan | |||
| Nombor siri | Model Produk | Spesifikasi aplikasi | Catatan |
| 1 | BJ16 | 20 tan | 3 ke hadapan 2 terbalik, peralihan mekanikal |
| 2 | DB132/YD133 | 22 tan/26 tan | 3 Forward 3 Reverse, Electro-Hydraulic Shift |
| 3 | YL13 | 24 tan/28 tan | 2 Forward 2 Reverse, Electro-Hydraulic Shift |
