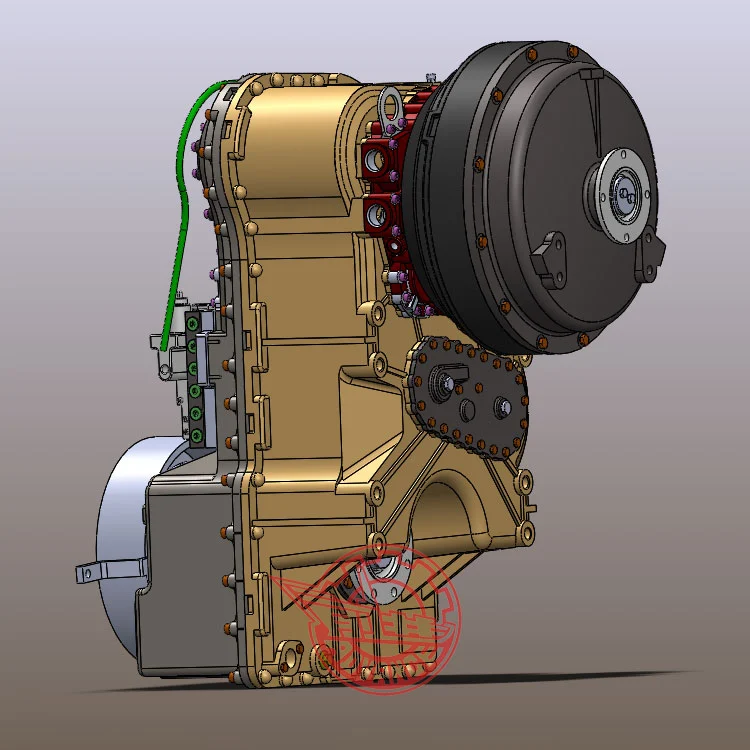

Penghantaran hidraulik AWG180 dikemas kini oleh HAGG berdasarkan penghantaran standard WG180. Pada maksimum, ia dapat merealisasikan 6 ke hadapan dan 3 terbalik. Ia sesuai untuk jentera pembinaan seperti loader, grader, kenderaan off-road dan lain-lain.
Data utama
Kuasa enjin maksimum:190kw
Kelajuan enjin maksimum:2600R/min
Tork output maksimum aci turbin:1450n. m
Jarak tengah:555/500mm
Kaedah peralihan:AT dengan mod manual (kawalan berkadar hidraulik elektrik)
Nisbah:sama dengan penghantaran WG180
Aplikasi
Sistem kawalan proporsional elektrik yang bersepadu dengan kecekapan tinggi dapat mengurangkan kesan lebih dari 20%, meningkatkan kecekapan kerja sebanyak lebih dari 15%, sehingga mencapai prestasi berpotensi penuh transmisi. Variasi automatik penyesuaian semua keadaan sangat mengurangkan kekuatan kerja. Cara penghantaran mekanikal automatik menyediakan lebih banyak mod memandu. Dan fungsi peralihan automatik, keselamatan dan pra-diagnosis automatik memastikan prestasi kenderaan yang sangat baik.

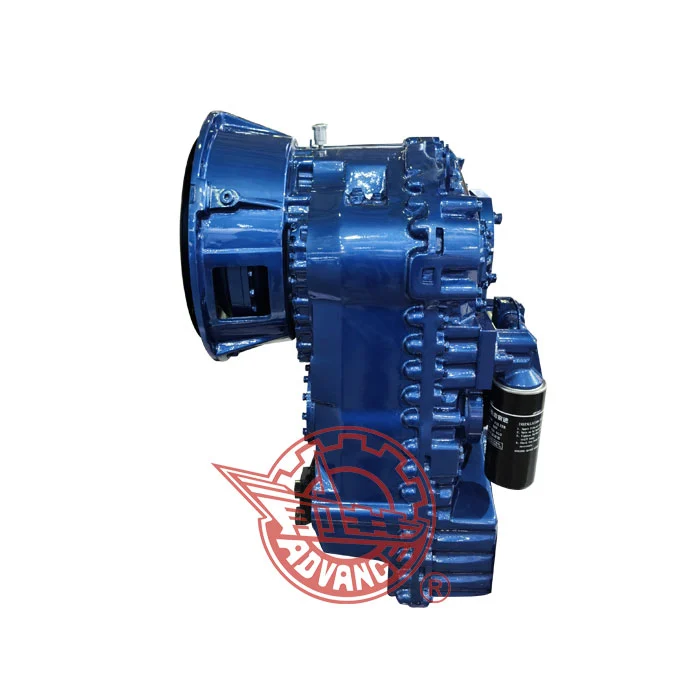

Ia dibangunkan berdasarkan penghantaran hidraulik YB310, yang pada Max mempunyai 6 ke hadapan dan 3 kelajuan terbalik, dan klac kunci adalah pilihan. Ia sesuai untuk kenderaan pembinaan seperti loader, grader dan traktor dll.
Data utama
Kuasa enjin maksimum:310kW
Kelajuan enjin maksimum:2500R/min
Tork input maksimum:2750n. m
Kelajuan:6 Forward 3 Reverse, 4 Forward 3 Reverse atau 3 Forward 3 Reverse
Kaedah peralihan:AMT (kawalan berkadar hidraulik elektrik)
Jenis Input:Penukar tork disambungkan secara langsung ke selongsong roda, atau disambungkan melalui bebibir atau sendi sejagat.
Jenis Output:Flange, output berganda
Penukar tork:375 penukar
PTO:Nisbah untuk PTO1 adalah 1: 1 (arah putaran sama dengan enjin '), untuk PTO2 IS-1: 1 (arah putaran bertentangan dengan enjin)
Aplikasi
Kotak gear penghantaran automatik AYB310 untuk grader motor digunakan dalam kenderaan pembinaan seperti loader, grader dan traktor dll.

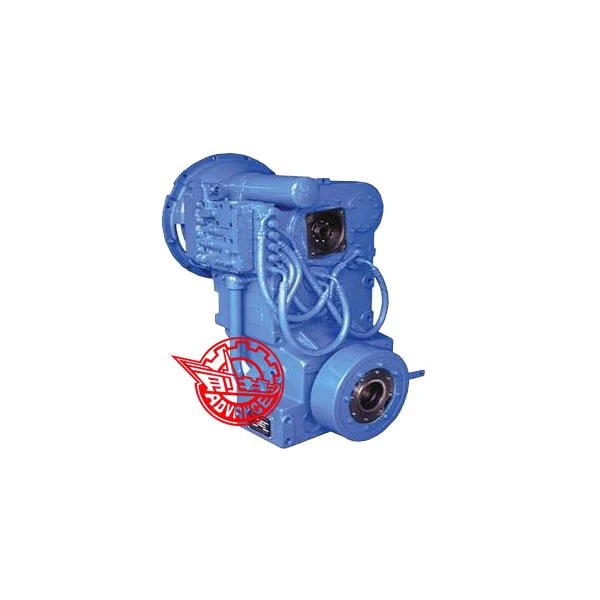

DBA170 PowerShift Transmission, menggunakan penghantaran gear helical, bunyi rendah, boleh menggantikan kotak gear perlombongan yang diimport.
Data utama
Kuasa input maksimum:170kw
Kelajuan input maksimum:2600R/min
Tork output maksimum:1350n. m
Kelajuan:3 ke hadapan 3 terbalik
Kelajuan ke hadapan:5. 019/3. 413/1. 379
Kelajuan terbalik:5. 019/3. 413/1. 379
Jarak tengah:470mm
Kaedah peralihan:Kawalan Hidraulik Elektrik
Jenis Input:bebibir
Jenis Output:Flange, output berganda
Aplikasi
DBA170 PowerShift Transmission dengan penukar tork YJ305 digunakan untuk 52 ton rock penggerudian jumbo.

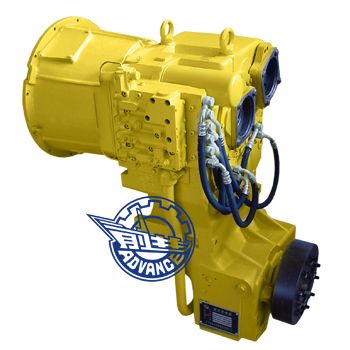

Transmisi hidraulik WG180 berdasarkan teknologi yang diperkenalkan dari ZF Company, Jerman. Ia adalah transmisi hidraulik pelbagai kelajuan countershaft, terdiri daripada penukar tork dan kotak gear shift kuasa, kawalan mekanikal-hidraulik elektrikalor. Kelajuan boleh didapati sebagai 6 ke hadapan 3 terbalik, 4 ke hadapan 3 terbalik atau 3 ke hadapan 3 terbalik, dengan pemegang peralihan yang sepadan. Klac lock-up dan pam menunda adalah pilihan.
Data utama
Kuasa enjin maksimum:190kw
Kelajuan enjin maksimum:2600R/min
Tork output maksimum aci turbin:1450n. m
Kelajuan:6 Forward 3 Reverse, 4 Forward 3 Reverse, atau 3 Forward 3 Reverse
Kaedah peralihan:kawalan elektrik atau mekanikal-hidraulik
Jenis Input:Penukar tork boleh disambungkan secara langsung ke SAE1#, 2# (hanya 305 dan 320 penukar), 3# (hanya 305 penukar) sarung roda roda, atau disambungkan melalui bebibir atau sendi sejagat.
Jenis Output:Flange, output berganda 305, 320, 340 atau 350 penukar tork adalah pilihan.
Output gandar depan dan belakang. Mekanisme melepaskan gandar belakang adalah pilihan.
Aplikasi
Kotak gear penghantaran hidraulik WG180 untuk graduan motor digunakan secara meluas dalam kenderaan pembinaan seperti grader, loader, traktor, pengikis dll.
Transmisi hidraulik WG181 berdasarkan teknologi yang diperkenalkan dari ZF Company, Jerman. Ia adalah transmisi hidraulik pelbagai kelajuan acounter, terdiri daripada penukar tork dan kotak gear shift kuasa, kawalan elektrik atau mekanikalhydraulic. Kelajuan boleh didapati sebagai 6 ke hadapan 3 terbalik, 4 ke hadapan 3 terbalik atau 3 ke hadapan 3 terbalik, dengan pemegang peralihan yang sepadan. Klac lock-up adalah pilihan.
Data utama
Kuasa enjin maksimum:170kw
Kelajuan enjin maksimum:2600R/min
Tork output maksimum aci turbin:1350n. m
Kelajuan:6 Forward 3 Reverse, 4 Forward 3 Reverse, atau 3 Forward 3 Reverse
Kaedah peralihan:kawalan elektrik atau mekanikal-hidraulik
Jenis Input:Penukar tork boleh disambungkan secara langsung ke SAE1#, 2# (hanya 305 dan 320 penukar), 3# (hanya 305 penukar) sarung roda roda, atau disambungkan melalui bebibir atau sendi sejagat.
Jenis Output:Flange 305, 320, 340 atau 350 penukar tork adalah pilihan.
Output tunggal.
Aplikasi
Transmisi hidraulik WG180 digunakan secara meluas dalam kenderaan pembinaan seperti traktor, forklift dll.

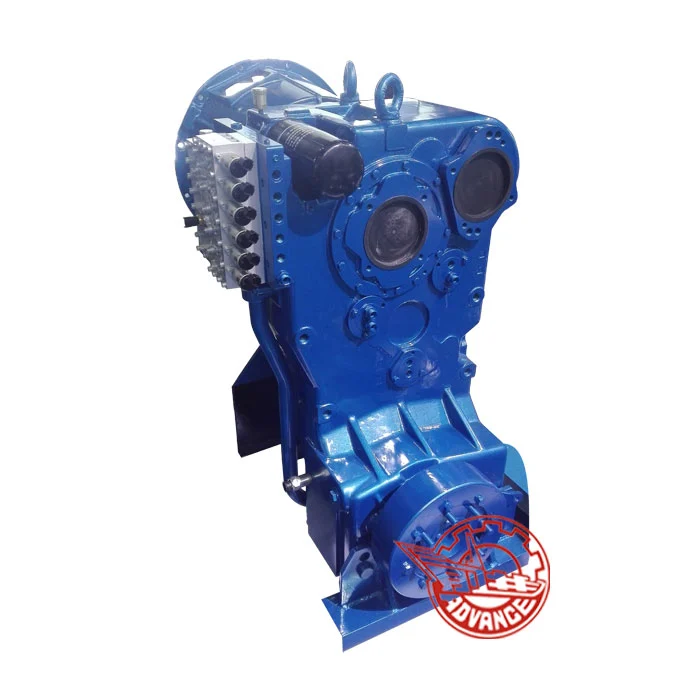

Transmisi YB160 adalah transmisi hidraulik pelbagai kelajuan, menggabungkan kelajuan dan pembolehubah tork sebagai fungsi integral, elektrik-hidraulik, penyekatan adalah pilihan.
Data utama
Kuasa input maksimum:160kW
Kelajuan input maksimum:2500R/min
Max Turbine Shaft Torque:1100n. m
Kelajuan:6 ke hadapan 3 terbalik atau 4 ke hadapan 3 terbalik atau 3 ke hadapan 3 terbalik
Kaedah peralihan:Kawalan Elektrik -Hydraulic
Jenis Input:Penukar tork disambungkan secara langsung ke selongsong roda tenaga, atau disambungkan melalui bebibir
Jenis Output:Flange, output berganda
Penukar tork:Pilihan untuk penukar 305, 320, 340 atau 350
Jarak Pusat Output Input:500mm
Aplikasi
Penghantaran hidraulik YB160 digunakan secara meluas dalam kenderaan pembinaan seperti loader, trak garpu, grader dan traktor dll.
Transmisi YB210 adalah transmisi hidraulik pelbagai kelajuan, menggabungkan kelajuan dan pemboleh ubah tork sebagai fungsi integral, elektrikalhydraulic, menyekat adalah pilihan.
Data utama
Kuasa input maksimum:210kW
Kelajuan input maksimum:2500R/min
Max Turbine Shaft Torque:1650n. m
Kelajuan:6 ke hadapan 3 terbalik atau 4 ke hadapan 3 terbalik atau 3 ke hadapan 3 terbalik
Kaedah peralihan:Kawalan Elektrik -Hydraulic
Jenis Input:Penukar tork disambungkan secara langsung ke selongsong roda tenaga, atau disambungkan melalui bebibir
Jenis Output:Flange, output berganda
Penukar tork:Pilihan untuk penukar 340 atau 350
Jarak Pusat Output Input:540mm
Aplikasi
Penghantaran hidraulik YB210 digunakan secara meluas dalam kenderaan pembinaan seperti loader, trak garpu, grader dan traktor dll.

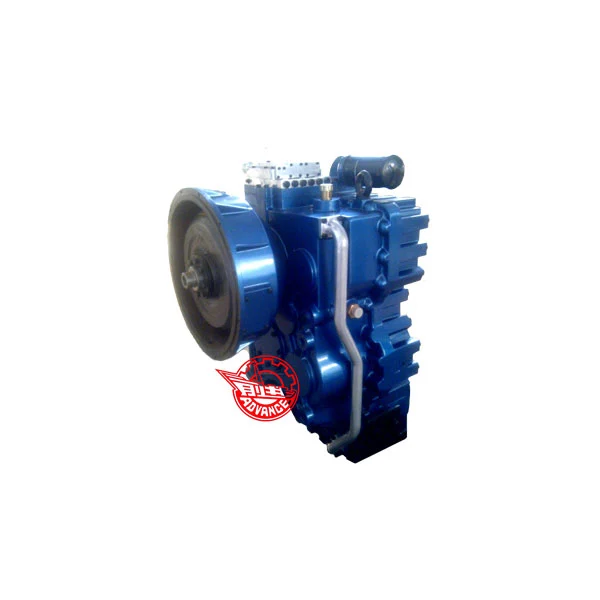

Penghantaran hidraulik YD130 adalah transmisi hidraulik pelbagai kelajuan tinggi, menggabungkan kelajuan dan pemboleh ubah tork sebagai integral, elektrikalor mekanikal-hidraulik dikawal. Kelajuan adalah 6 ke hadapan 3 terbalik, 4 ke hadapan 3 terbalik atau 3 ke hadapan 3 terbalik melalui pemegang peralihan yang sepadan. Fungsi menyekat adalah pilihan.
Data utama
Kuasa enjin maksimum:130kw
Kelajuan enjin maksimum:2600R/min
Tork output maksimum aci turbin:1000n. m
Kelajuan:6 Forward 3 Reverse, 4 Forward 3 Reverse atau 3 Forward 3 Reverse
Kaedah peralihan:kawalan elektrik atau mekanikal-hidraulik
Jenis Input:Penukar tork boleh disambungkan secara langsung ke SAE2#, 3# (hanya 305 penukar) sarung roda roda, atau disambungkan melalui bebibir atau sendi sejagat.
Jenis Output:Flange, output berganda 305 atau 320 penukar tork adalah pilihan.
PTO:Nisbah untuk PTO1 adalah 1: 1 (arah putaran sama dengan enjin '), untuk PTO2 IS-1: 1 (arah putaran bertentangan dengan enjin)
Aplikasi
Penghantaran hidraulik YD130 digunakan secara meluas dalam kenderaan pembinaan seperti grader, loader, traktor dan pengikis dll.
Penghantaran hidraulik YD131 adalah penghantaran hidraulik pelbagai kelajuan countershaft, terdiri daripada penukar tork dan kotak gear shift kuasa, kawalan elektrik atau mekanikal-hidraulik. Kelajuan adalah 6 ke hadapan 3 terbalik, 4 ke hadapan 3 terbalik atau 3 ke hadapan 3 terbalik melalui pemegang peralihan yang sepadan. Klac lock-up adalah pilihan.
Data utama
Kuasa enjin maksimum:130kw
Kelajuan enjin maksimum:2600R/min
Tork output maksimum aci turbin:1000n. m
Kelajuan:6 Forward 3 Reverse, 4 Forward 3 Reverse atau 3 Forward 3 Reverse
Kaedah peralihan:Elektrik atau mekanikal-hydrauliccontrol
Jenis Input:Penukar tork boleh disambungkan secara langsung ke SAE2#, 3# (hanya 305 penukar) sarung roda roda, atau disambungkan melalui bebibir atau sendi sejagat.
Jenis Output:Flange, output berganda 305 atau 320 penukar tork adalah pilihan.
Aplikasi
YD131 Transmisi hidraulik digunakan secara meluas dalam kenderaan pembinaan seperti traktor, rig penggerudian berputar dan forklift dll.
| Penghantaran hidraulik untuk grader | |||
| Nombor siri | Model Produk | Spesifikasi aplikasi | Catatan |
| 1 | YD130 | PY160 | 6 depan dan 3 terbalik, peralihan elektro-hidraulik |
| 2 | YB160 | PY180 | 6 depan dan 3 terbalik, peralihan elektro-hidraulik |
| 3 | WG180 | PY180/190 | 6 depan dan 3 terbalik, peralihan elektro-hidraulik |
| 4 | AWG180 | PY180/190 | 6 depan dan 3 terbalik, manual dan automatik |
| 5 | YB210 | PY240 | 6 depan dan 3 terbalik, peralihan elektro-hidraulik |
| 6 | YB310 | PY300 | 6 depan dan 3 terbalik, peralihan elektro-hidraulik |
