Kotak gear penghantaran untuk pengangkutan keretapi

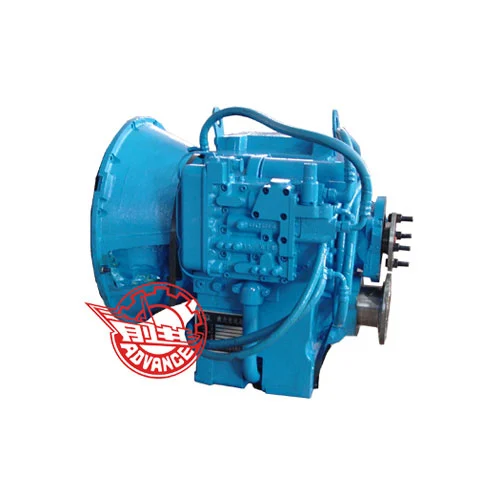

Penghantaran automatik AYB310

Ia dibangunkan berdasarkan penghantaran hidraulik YB310, yang pada Max mempunyai 6 ke hadapan dan 3 kelajuan terbalik, dan klac kunci adalah pilihan. Ia sesuai untuk kenderaan pembinaan seperti loader, grader dan traktor dll.

Data utama

Kuasa enjin maksimum:310kW

Kelajuan enjin maksimum:2500R/min

Tork input maksimum:2750n. m

Kelajuan:6 ke hadapan 3 terbalik, 4 ke hadapan 3

terbalik atau 3 ke hadapan 3 terbalik

Kaedah peralihan:AMT (kawalan berkadar hidraulik elektrik)

Jenis Input:Penukar tork disambungkan secara langsung ke selongsong roda, atau disambungkan melalui bebibir atau sendi sejagat.

Jenis Output:Flange, output berganda

Penukar tork:375 penukar

PTO:Nisbah untuk PTO1 adalah 1: 1 (arah putaran sama dengan enjin '), untuk PTO2 IS-1: 1 (arah putaran bertentangan dengan enjin)

Aplikasi

Penghantaran automatik AYB310 digunakan dalam kenderaan pembinaan seperti loader, grader dan traktor dll.

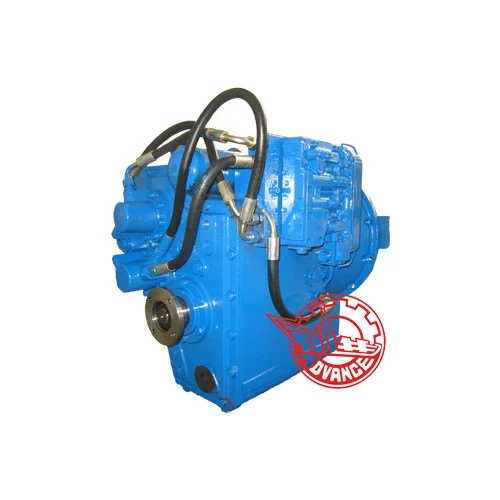

WG180 Transmisi Hidraulik

Transmisi hidraulik WG180 berdasarkan teknologi yang diperkenalkan dari ZF Company, Jerman. Ia adalah transmisi hidraulik pelbagai kelajuan countershaft, terdiri daripada penukar tork dan kotak gear shift kuasa, kawalan mekanikal-hidraulik elektrikalor. Kelajuan boleh didapati sebagai 6 ke hadapan 3 terbalik, 4 ke hadapan 3 terbalik atau 3 ke hadapan 3 terbalik, dengan pemegang peralihan yang sepadan. Klac lock-up dan pam menunda adalah pilihan.

Data utama

Kuasa enjin maksimum:190kw

Kelajuan enjin maksimum:2600R/min

Tork output maksimum aci turbin:1450n. m

Kelajuan:6 Forward 3 Reverse, 4 Forward 3 Reverse, atau 3 Forward 3 Reverse

Kaedah peralihan:kawalan elektrik atau mekanikal-hidraulik

Jenis Input:Penukar tork boleh disambungkan secara langsung ke SAE1#, 2# (hanya 305 dan 320 penukar), 3# (hanya 305 penukar) sarung roda roda, atau disambungkan melalui bebibir atau sendi sejagat.

Jenis Output:Flange, output berganda 305, 320, 340 atau 350 penukar tork adalah pilihan.

Output gandar depan dan belakang. Mekanisme melepaskan gandar belakang adalah pilihan.

Aplikasi

Transmisi hidraulik WG180 digunakan secara meluas dalam kenderaan pembinaan seperti grader, loader, traktor, pengikis dll.

YH350 Transmisi Hidraulik

Ia adalah penghantaran hidraulik pelbagai kelajuan hibrid dan planet hibrid planet, 4 ke hadapan dan 4 terbalik, terdiri daripada penukar tork dan kotak gear shift kuasa, dikawal elektrikal dan dengan kopling kunci dan pam menunda.

Kuasa input maksimum:350kW

Kelajuan input maksimum:2300R/min

Tork input maksimum:2450n. m

Kelajuan:4 Forward 4 Reverse / Countershaft- dan Planet Hibrid PowerShift

Nisbah tork gerai:K0 = 1. 92-2. 35

Kaedah peralihan:Kawalan elektrik-hidraulik

Nisbah:

Aplikasi

Kotak gear penghantaran YH350 untuk pengangkutan keretapi digunakan secara meluas dalam jentera pembinaan seperti kenderaan penyelenggaraan keretapi dan traktor kereta api dll.
